Multi frequenza & rivelatore digitale multicanale intelligente a correnti parassite

    Test a correnti parassite multicanale multi-frequenza + risultati dei test statistici di classificazione

◆ Serie MSUN-EK3000 di rivelatore multicanale con funzionalità digitali, intelligenti e altamente integrate, il sistema integra un sistema indipendente di rilevamento della corrente parassita a 1-4 canali (opzionale).

◆ Dispone di potenti capacità di rilevamento, funzionalità sperimentali, buona stabilità, elevato rapporto rumore, espandendo al contempo una varietà di applicazioni pratiche. Il sistema utilizza la tecnologia informatica più avanzata, la tecnologia di elaborazione digitale DSP, la ricerca e lo sviluppo della tecnologia FPGA. Allo stesso tempo il sistema ha una potente capacità di output dei dati, scalabilità, gli aggiornamenti del software possono essere gratuiti, è possibile collegare la maggior parte dei sistemi di automazione del mondo, in base alla piattaforma di rilevamento del sistema, i segnali di rilevamento e i dati possono essere raggiunti in molti modi per condividere , acquisizione dati, output, analisi, archiviazione, lettura e altre funzioni durante l'elaborazione intelligente.

    ◆ Le potenti funzionalità del software consentono di salvare parametri, archiviazione dei dati, analisi dei report, statistiche e altre funzioni.

    ◆ Può essere una personalizzazione flessibile e rapida di vari tipi di sonda di rilevamento ad alte prestazioni e conveniente (tipo di punto, piano, usura, usura, smistamento e altre sonde e scanner rotanti).

    ◆ Una frequenza più ampia può rilevare qualsiasi pezzo di metallo solido.

    ◆ Modulo di smistamento dei materiali a 8 frequenze opzionale, il software può visualizzare un'interfaccia di smistamento a 8 canali a canale singolo, software di monitoraggio statistico di classificazione opzionale.

    ◆ Dotato di software gerarchico di monitoraggio statistico, OK / NG a colpo d'occhio.

  ◆ Il sistema può essere ampiamente utilizzato in energia nucleare, petrolchimica, metallurgia, insegnamento universitario,   automazione, produzione di ricambi auto, tutti i tipi di laboratori e così via.

◆ Un passaggio rapido per cinese / inglese, ma anche per personalizzare rapidamente il pacchetto multilingue.

Specifiche tecniche

◆   Canali di rilevamento: 1-4 (scalabili secondo necessità);

◆   Intervallo di frequenze:   5Hz ~ 12MHz, regolabile in continuo, 2-4 frequenze selezionabili indipendenti, unità di miscelazione multipla;

◆     Campo di rilevamento regolabile, misurazione massima: 10 ~ 10.000, passaggio 1;

◆     Fattore di ingrandimento: 1 dB ~ 32 dB regolabile in continuo, passo: 1 dB;

◆     Modalità di incentivazione:   DP / DI;

◆     Intervallo di guadagno: 0,0 dB ~ 99,0 dB regolabile in continuo, passo: 0,1 dB;

◆     perse   tasso: ≤0%, tasso di falsi positivi (erroneamente considerato prodotto non conforme qualificato) ≤1%;

◆     Rotazione di fase: 0 ~ 360 ° regolabile in continuo, passo: 1;

◆     SNR≥12dB;
◆     Allarme di uscita software / hardware in tempo reale, una varietà di modalità finestra di allarme;

◆     Durata dell'allarme: 10ms ~ 60.000ms, step 1ms;

◆     Integrazione della formazione automatizzata dei rapporti di prova (incluso il numero di prove, il numero di qualificati e non qualificati);

◆     La registrazione automatica mostra il numero di difetti e la loro posizione;

◆   Energia:   180-240V   (-20% ~ + 20%)   50HZ ± 10%   Temperatura ambiente:   -20-55 ° C ;   Umidità ambientale:   ≤85%;

◆     Ogni piano di installazione del rilevatore di difetti:   550 × 1000mm2,   la linea del segnale alla parete laterale, il fondo può essere;

◆     Rapporto di guadagno:   (X / Y)   0.1 ~ 10.0;
◆     Azionamento sonda regolabile (eccitazione) Livello:   1 ~ 16
◆     Bilanciamento digitale rapido;

◆     Fattore di filtraggio:   0-30,000;

◆     Con testa, fine della funzione di interruzione del segnale;

◆     Coefficiente di visualizzazione del blanking:   1 ~ 400;

◆   Digitale   filtro: passa-basso (0Hz ~ 2000Hz) passa-alto (0Hz ~ 2000Hz); l'uso di professionisti " filtro digitale " , sopprime efficacemente il segnale di interferenza della scena per garantire l'accuratezza e la stabilità del rilevamento;

◆     Stabilità: 16 ore ≦ 2dB;

◆   Impostazione dell'area di allarme di fase asimmetrica di ampiezza non uguale;

◆   Una varietà di display: impedenza, base dei tempi, scansione B;

◆   Uscita allarme sonoro e luminoso;

◆   Con un contrassegno di ritardo, contrassegno di lunghezza fissa;

◆   Selezione dell'orologio interno ed esterno;

◆   Può memorizzare un gran numero di procedure di test e dati di test;

◆   Funzione di espansione della riproduzione del segnale a correnti parassite, misurazione dell'ampiezza del difetto, fase, valore digitale;

◆   Display: linea continua, blanking;

◆   Lingua operativa cinese e inglese, guida in linea;

◆     Selezione del sistema di coordinate cartesiane e del sistema di coordinate polari;

◆     Con analisi della configurazione;

◆     Con lo schermo mostra la conduttura in servizio nella vista confiscata del soggetto, l'ispezione dei ranghi della conduttura e il segnale di rilevamento della corrente parassita;

◆     Schema della sezione del tubo del contrassegno di grado, formazione del profilo di rilevamento della corrente parassita del tubo in servizio;

◆     La classificazione dei risultati dei test statistici (visualizzazione tabulare e istogramma) facilita l'analisi cumulativa dei risultati dei test;

◆     Sistema opzionale di analisi dei dati;

◆     Calendario automatico, visualizzazione dell'ora;

◆   Temperatura di funzionamento: 0 ° C ~ + 45 ° C , temperatura di conservazione: -20 ° C ~ + 50 ° C , umidità relativa: ≤85%;

◆   Dimensioni e peso:   400 * 300 * 100mm (L * W * H),   Peso: 6 kg

        Aree di applicazione

◆   Energia nucleare, elettricità, petrolio, prodotti chimici, metallurgia e altri test in servizio, insegnamento universitario, tutti i tipi di laboratori, attrezzature speciali e altre industrie.

      Istruzioni di configurazione

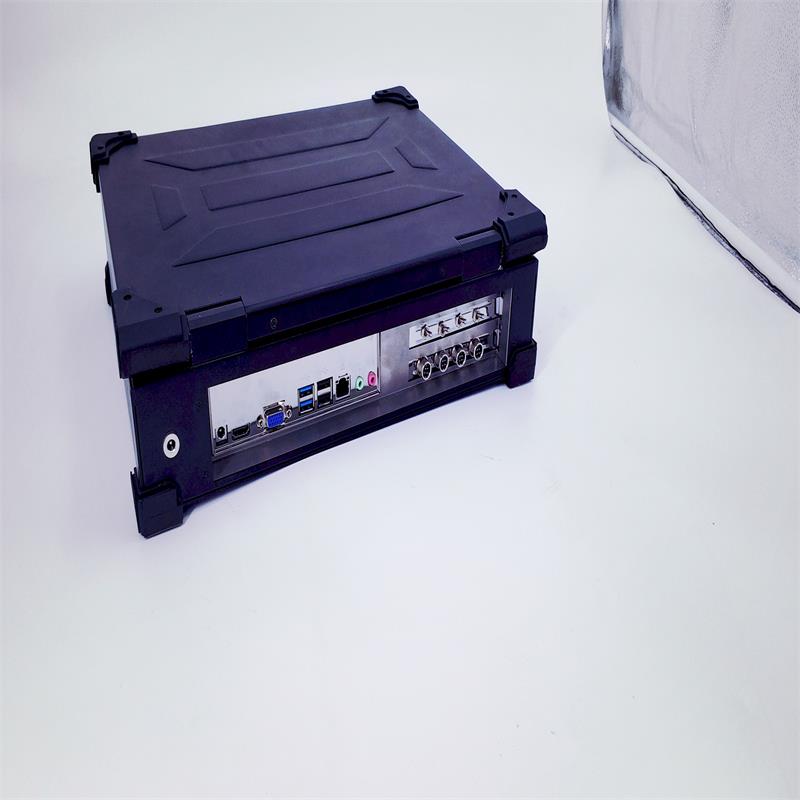

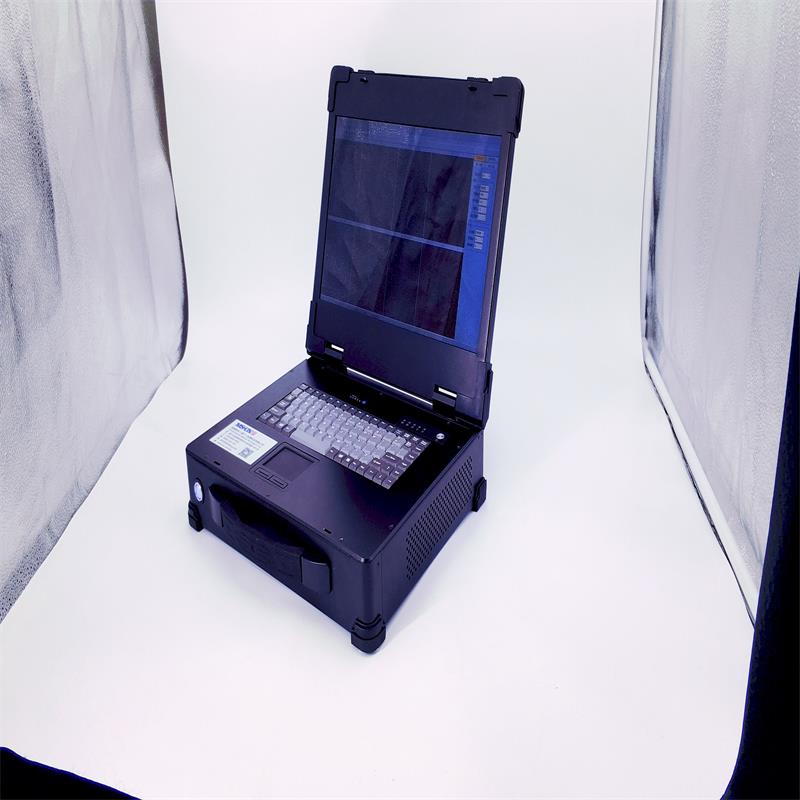

◆     Host: host rivelatore digitale a correnti parassite multicanale intelligente.

◆     Sonde e accessori: in base al materiale dell'utente, alle specifiche, alla forma personalizzata.

◆   Blocco di prova standard (opzionale o personalizzato)

◆     Modulo di controllo automatico (opzionale)

◆     Istruzioni per l'uso: una copia

◆     Scheda di garanzia: una copia

◆     Elenco prodotti: una copia
